平墊圈是最通用的一種緊固件產品，它是用板材沖壓而成，主要應用的材料有碳鋼、不銹鋼、銅。平墊圈是配合螺栓和螺母使用，用來增大螺栓的接觸面積， 加強摩擦力，還能起到一定的防漏作用，并且能把承受的壓力分散，防止把連接的基體壓壞。平墊圈都是圓形，厚度按標準可以得到相關具體參數。 我們國家的平墊圈標準有很多，但主要使用的是GB97.1，GB95，GB896.1這三類。GB97是最常規用的標準，可以理解為，它的外徑是內徑的二倍，當然這個并不是十分的準確，只是適用于大多數的規格。比如M8的平墊圈，它的外徑是16毫米，比如M10的平墊圈，它的外徑是20毫米，但M20的平墊圈，它的外徑是37毫米，所以說只適用于常用的幾個規格，并不是所有的規格都是這樣換算的。 GB95的標準墊圈,它和GB97的常用標準其實并沒有多大的區別，內徑的公差范圍、厚度等尺寸都和GB97的標準一樣，它所不同的在于它的外徑要小一號。比如M8的墊圈，常用的是16毫米，這個我們剛說過了，如果是GB95的標準呢，它的外徑就只有14毫米了，要小二毫米的。所以GB95的標準通俗來講就是小墊圈。 那么GB96當然就是大平墊圈了。同樣，它的內徑和厚度都沒有區別，區別只在平墊圈的外徑，還是用M8的平墊圈舉例說明，它的外徑不是16或是14毫米，而是24毫米，當然也是22毫米或是28毫米這類不常規的尺寸。但總的來說，GB96就是加大平墊圈。 我們用最常用的M12的標準平墊和加大平墊有什么不同：

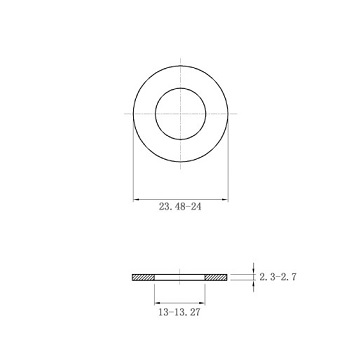

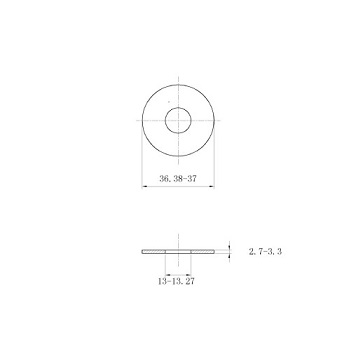

左邊的技術圖紙規格是標準的GB/T97.1的平墊圈，內徑13左右，外徑24毫米，正好是12的一倍，我們?cè)倏匆幌掠疫叺募夹g(shù)圖紙，它是一款加大平墊圈，規格同樣是M12的，內徑尺寸一樣，外徑尺寸達到了37毫米了。 根據平墊圈的材料不同，它標注的級別有11HV、140HV、200HV、300HV等。這個參數值越大，表明材料越硬，耐壓系數越高。普通標準的平墊圈的HV參數值在220HV的樣子，如果想要更高的性能，就需要熱處理了。對于200HV和300HV級的應選用45、50、60、70鋼或65Mn鋼，可通過熱處理淬火回火達到200～300HV和300～400HV技術要求。由于根據標準對于100HV 、140HV級的平墊圈可用低碳鋼制造。一般企業在選用材料時大多數是采用寶鋼材料，便于冷沖壓。下面對Q/BQB403-2003寶鋼標準作一點簡述。 平墊圈雖說只是起到一個隔離和增大接觸面積的作用，但對于平墊圈的外觀還是有一定的規范要求的。常用的140HV以下級別的平墊圈，可以容許表面有少量的毛刺和缺口，后期鍍鋅后毛刺都可以去除，問題不大。但這個缺口只是指圓的不規則性，并不是說指少掉一塊。對于精度要求高的平墊圈，它的外面要用肉眼看上去光滑無痕跡，不能有明顯的不圓或是毛刺，鍍鋅后的亮度要達到32這個級別。如果是用于鍍鉻的平墊圈，它鍍好后的平面要跟鏡子似的，能照出人的影子，當然這個要求就相當?shù)母吡耍诠I(yè)領域中，目前還沒有這個級別的目標用戶群。 |
